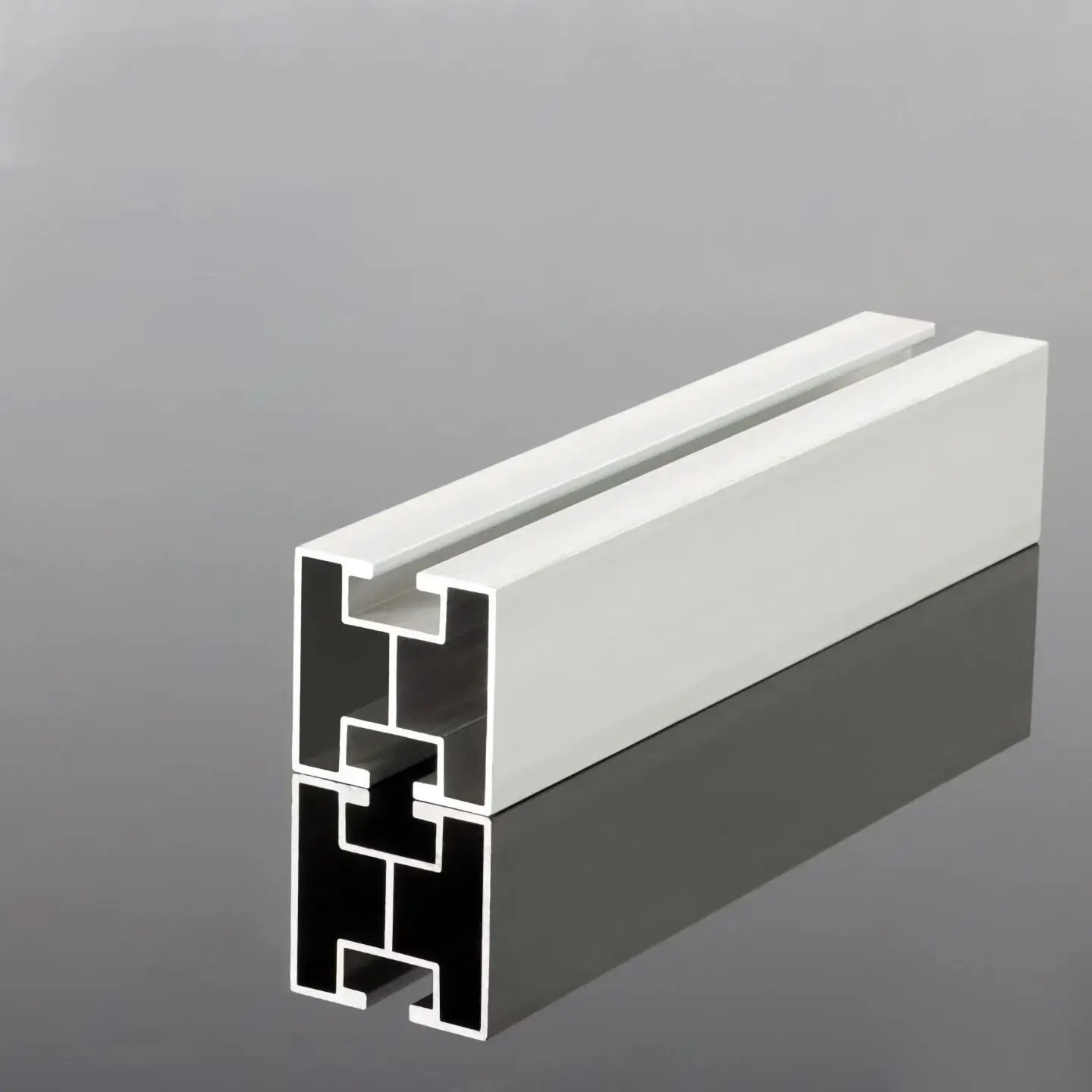

Rel yang tampak identik pada cetak biru dapat berperilaku sangat berbeda setelah dipasang dalam susunan pada permukaan miring: jarak purlin melebar dan jalur beban bergeser, menyebabkan profil lurus secara bertahap membungkuk atau melengkung di antara penyangga. Deformasi ini sering kali menyebabkan modul tidak sejajar dan klem kendor seiring waktu; rel pemandu yang diperkuat dirancang khusus untuk mengatasi masalah ini. Guojian memproduksinya menggunakan proses pembentukan dingin terintegrasi dengan rusuk memanjang yang berkesinambungan, menjadikan tulangan sebagai bagian integral dari baja itu sendiri.
Tulang rusuk memiliki satu tujuan: meningkatkan ketahanan profil terhadap tekukan dan torsi tanpa menggandakan bobot. Karena rel dibentuk dingin dalam sekali lintasan, rusuknya terus menerus sepanjang keseluruhan; tidak adanya pengelasan pada titik perkuatan menghilangkan area yang rentan terhadap karat dini atau retak akibat beban angin siklik. Sederhananya, baja tambahan ditempatkan secara strategis tepat di tempat yang diperlukan untuk melawan momen lentur.
Pemilihan material dan pelapis didasarkan pada kondisi lokasi, bukan kebiasaan. Lapisan Seng-Aluminium-Magnesium (ZAM) membentuk lapisan pelindung padat yang dapat bermigrasi untuk menutupi tepi potongan, sehingga rel pemandu yang diperkuat dengan lapisan ZAM menjadi pilihan yang direkomendasikan untuk proyek pesisir, perikanan-tenaga surya, dan dataran pasang surut. Galvanisasi hot-dip tetap menjadi solusi hemat biaya untuk pembangkit listrik standar di darat, sementara opsi "baja hitam" (tidak dilapisi) tersedia bagi pembeli yang lebih memilih untuk menerapkan perawatan permukaan sendiri di kemudian hari.
Profil bertulang terintegrasi menawarkan kapasitas menahan beban per kilogram yang lebih tinggi. Hal ini memungkinkan proyek atap untuk meningkatkan kekuatan struktural sekaligus menjaga bobot mati tetap terkendali—keuntungan langsung ketika margin beban bangunan ketat.
ZAM untuk lingkungan dengan kelembapan tinggi atau semprotan garam, galvanisasi hot-dip untuk pembangkit listrik standar, dan baja hitam untuk proyek yang memerlukan pelapisan lokal. Versi ZAM hadir dengan garansi anti korosi selama 25 tahun, versi hot-dip galvanis dengan garansi 15 tahun, dan strukturnya sendiri memiliki garansi 10 tahun.
Penampang rel pemandu yang diperkuat berbentuk saluran mengakomodasi baut-T secara langsung; posisi komponen dapat disesuaikan dengan menggesernya di sepanjang rel, sehingga tidak perlu melakukan pengeboran ulang. Klem dan konektor yang cocok berasal dari lini produksi kami sendiri, yang secara efektif menghilangkan seluruh pemasok dari rantai instalasi Anda.
Pelubangan, pemotongan, dan pengelasan diselesaikan sendiri sesuai gambar. Rel yang diperkuat siap dipasang segera setelah tiba, meminimalkan penggilingan, pemotongan, dan sentuhan perlindungan korosi di lokasi—penting untuk pembangkit listrik di pegunungan terpencil di mana setiap jam kerja yang dihemat berarti penghematan biaya nyata.
| Barang | Spesifikasi |
|---|---|
| Bahan | Baja karbon yang dibentuk dingin |
| Struktur | Bagian cold-formed terintegrasi + rusuk integral kontinu |
| Opsi Pelapisan | Seng-Aluminium-Magnesium (ZAM) / Hot-dip galvanis / Finishing hitam (tidak dilapisi) |
| Ketebalan Maks | 12mm |
| Bagian | Bagian khusus per gambar pelanggan |
| Panjang | Potong memanjang sesuai gambar |
| Pengancing | Slot kompatibel dengan baut-T; klem dan konektor tengah/akhir yang diproduksi sendiri |
| Jaminan | Garansi anti korosi: 25 tahun untuk ZAM, 15 tahun untuk hot-dip galvanis; Garansi struktural: 10 tahun |
| MOQ | 1 × 20GP wadah; perintah pengadilan bisa dinegosiasikan |
| Waktu Pimpin | 7–15 hari kerja setelah penerimaan setoran |
| Ketentuan Perdagangan | FOB/CFR/CIF |
Rel pemandu yang diperkuat dirancang untuk lokasi yang profil standarnya mendekati batas daya dukungnya. Aplikasi di bawah ini mencakup skenario pemuatan yang paling sering kami temui.
Medan yang bergelombang menyebabkan beban angin dan salju tidak merata. Profil yang diperkuat memastikan susunan tetap lurus pada berbagai bentang—alasan mengapa klem tetap aman bahkan hingga tahun kedua dan ketiga pengoperasian.
Lingkungan terbuka, fluktuasi suhu harian yang signifikan, dan kondisi tanah yang lembap semuanya mempercepat korosi. Lapisan ZAM tahan terhadap tekanan lingkungan ini, sedangkan profil yang diperkuat mampu menangani beban tambahan yang terkait dengan bentangan yang lebih panjang di atas air atau tanaman.
Semprotan garam merupakan ujian akhir bagi rel. Di sini, profil yang menebal dan diperkuat menahan tekanan angin, sedangkan lapisan ZAM menghambat korosi dari luar ke dalam; karena kedua tuntutan tersebut sangat penting, sebaiknya tentukan kedua fitur tersebut.
Sistem sumbu tunggal dan sumbu ganda membuat rel mengalami pembebanan berulang sepanjang hari. Profil standar cenderung berubah bentuk pada kondisi ini, sedangkan profil bertulang dirancang khusus untuk menahan beban siklik.
Struktur fleksibel bentang besar memerlukan rel untuk mempertahankan bentuknya dengan dukungan minimal di bawahnya. Kekakuan struktural—bukan hanya kekuatan—merupakan faktor kunci dalam memastikan modul mempertahankan sudut kemiringan yang dirancang. Pembangkit Listrik Tenaga Surya Atap Komersial dan Industri: Batas beban atap membatasi bobot sendiri, sehingga penting untuk memaksimalkan kekuatan per kilogram—persis seperti yang dihasilkan oleh geometri rusuk dalam jangka panjang dan terus menerus.
Tumpuk pada penyangga yang ditinggikan di area tertutup dan berventilasi; gunakan pelindung tepi selama penanganan untuk mencegah goresan lapisan atau deformasi bagian sebelum pemasangan.
Deburr semua bagian tepi yang terpotong dan aplikasikan lapisan pelapis anti korosi. Posisikan lubang untuk menghindari tulang rusuk; jangan pernah menggiling tulang rusuk itu sendiri—tulang rusuk adalah sumber kekuatan, jadi menggilingnya akan menggagalkan tujuan membeli rel ini.
Gunakan hanya rel yang lurus dan tidak rusak; kencangkan pengencang sesuai spesifikasi torsi standar dan sisakan celah ekspansi pada sambungan sesuai kebutuhan. Untuk proyek di daerah pegunungan, dataran pasang surut, atau pesisir, pastikan fondasi stabil sebelum memasang rel pemandu yang diperkuat.
Periksa baut, deformasi bagian, dan kondisi pelapisan secara berkala; memperpendek interval inspeksi untuk lingkungan yang terkena semprotan garam. Jangan melebihi beban desain saat memasang peralatan bantu, dan segera perbaiki kerusakan lapisan apa pun.
J: Biarkan kondisi lokasi yang menentukan. Untuk proyek pesisir, perikanan-tenaga surya, atau dataran pasang surut, kami merekomendasikan ZAM—lapisan tersebut melindungi tepian yang terpotong dan tahan terhadap korosi akibat semprotan garam, didukung oleh garansi anti-korosi selama 25 tahun. Untuk pabrik standar di dalam ruangan, galvanisasi hot-dip menawarkan efektivitas biaya yang sangat baik dengan garansi anti korosi selama 15 tahun.
J: Ya. Bagian khusus adalah bagian standar dari bisnis kami: kami melakukan cold-roll sesuai dengan gambar (ketebalan hingga 12 mm) dan menyelesaikan pelubangan, pemotongan, dan pengelasan sendiri, sehingga produk siap dipasang pada saat pengiriman.
J: Kami menawarkan garansi anti korosi selama 25 tahun untuk versi ZAM, 15 tahun untuk versi galvanis hot-dip, dan garansi struktural 10 tahun untuk sistem pemasangan.
J: Kontainer 20GP menampung baja sistem pemasangan senilai sekitar 2 MW, sedangkan kontainer 40HQ menampung sekitar 4–5 MW. Rel dibundel dan dilindungi untuk transportasi laut; pesanan percobaan dalam jumlah kecil untuk proyek awal dapat dinegosiasikan.
A: Pabrik disertifikasi dengan standar ISO 9001, ISO 14001, dan ISO 45001; laporan perhitungan struktural dan laporan pengujian pihak ketiga tersedia. Harap beri tahu kami pasar tujuan sehingga kami dapat mengonfirmasi dokumentasi spesifik yang diperlukan.
