Rel pemandu adalah komponen inti penahan beban pada sistem pemasangan fotovoltaik (PV), terutama digunakan untuk mengamankan dan mengatur modul PV surya; mereka biasanya digunakan bersama dengan pengencang seperti klem dan baut. Lini produk kereta api kami yang komprehensif memiliki dua jenis material utama—baja (galvanis hot-dip dan paduan Seng-Aluminium-Magnesium) dan paduan aluminium—dan mencakup berbagai profil penampang, termasuk rel H, rel tak bergaris, dan rel berbentuk khusus. Rel ini memikul beban modul PV dan mentransfer gaya ke tiang pemasangan atau dasar atap. Mereka cocok untuk instalasi PV terdistribusi pada atap genteng baja berwarna dan atap beton datar, serta untuk carport PV dan pembangkit listrik PV tertentu yang dipasang di tanah.
Rel pemandu tersedia dalam berbagai bahan—seperti paduan aluminium, paduan Zn-Al-Mg, dan baja galvanis hot-dip—untuk disesuaikan dengan beragam kondisi proyek, termasuk lokasi di daratan dan pesisir, lingkungan dengan salinitas tinggi, lokasi dengan batasan beban atap, dan pembangkit listrik dengan bentang besar.

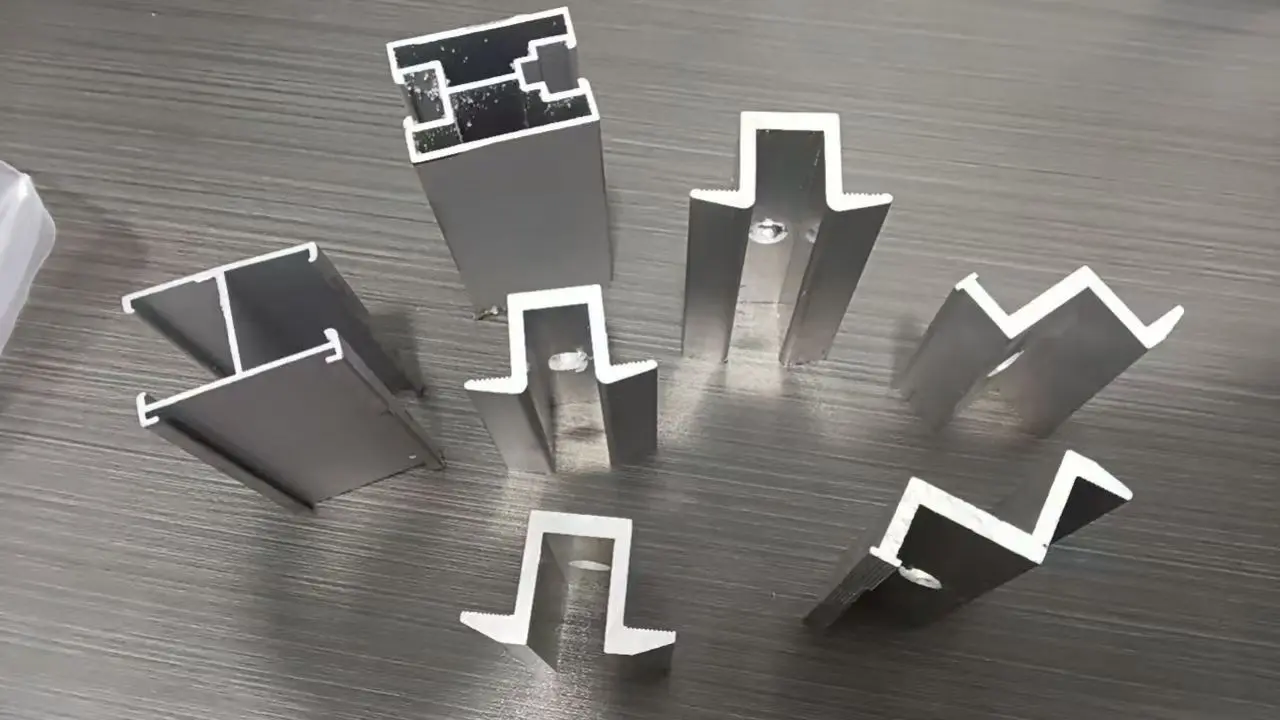

Termasuk profil standar berbentuk C, H, dan U, profil ringan tanpa bergaris, dan bentuk non-standar khusus, memastikan kompatibilitas dengan proyek konvensional dan aplikasi retrofit khusus.
Mendukung pemotongan dengan panjang tetap, pelubangan CNC, dan pemesinan profil khusus. Kami tidak terbatas pada produk standar yang tersedia dan dapat memproduksi komponen untuk memenuhi persyaratan gambar proyek tertentu.
Rel pemandu, klem (klem tengah/ujung), pengencang baja tahan karat, dan komponen grounding diproduksi sendiri. Hal ini memastikan tingkat kompatibilitas yang tinggi antara profil dan aksesori, meminimalkan kesalahan perakitan di lokasi.
Spesifikasi standar tersedia untuk pengiriman cepat; pabrik kami memiliki kapasitas tahunan sebesar 200.000 ton, yang mampu menangani pasokan massal untuk pembangkit listrik skala GW.
Menghilangkan kebutuhan untuk mengambil sumber secara terpisah dari pabrik aluminium dan baja. Kami menyediakan rangkaian lengkap rel dan aksesori yang serasi, menyederhanakan seluruh proses pengadaan.
| Barang Parameter | Spesifikasi Teknis |
| Bahan Dasar Opsional | Paduan aluminium 6063-T5 / strip baja S350GD Zn-Al-Mg / baja galvanis hot-dip Q355 |
| Perawatan Permukaan | Anodisasi / Lapisan Zn-Al-Mg / Galvanisasi Hot-dip |
| Jenis Bagian Utama | Tipe H, tipe C, tipe U, ringan tanpa perkuatan, bagian berbentuk khusus khusus |
| Ketebalan Dinding Profil | Paduan aluminium: 1.2-2.0mm; Baja: 1,0-1,5mm (dapat disesuaikan) |
| Panjang Pengiriman Standar | 4m, 6m; pemotongan khusus dengan panjang berapa pun yang tersedia |
| Modul yang Kompatibel | Rangkaian lengkap modul PV monokristalin, PERC, TOPCon |
| Aksesoris Pendukung | Klem tengah, klem ujung, pengencang baja tahan karat, komponen pembumian |
| Skenario Aplikasi | Atap genteng baja berwarna, atap beton, pembangkit listrik yang dipasang di tanah, carport PV, proyek PV berbentuk khusus yang direnovasi |
| Standar yang Berlaku | GB Standar Cina, EN Standar Eropa; sertifikat material tersedia |
Nilai material diverifikasi untuk setiap kumpulan rel pemandu untuk memastikan tidak ada material daur ulang atau tidak murni yang digunakan;
Pemeriksaan toleransi dimensi dan pemeriksaan langsung pada ketebalan lapisan anodisasi memastikan perawatan permukaan memenuhi standar;
3. Laporan properti mekanis untuk profil tersedia berdasarkan permintaan;
4. Laporan pengujian pihak ketiga (misalnya TUV, SGS) dapat diberikan untuk memenuhi persyaratan penawaran proyek di luar negeri dan deklarasi bea cukai.
Kami membantu pemilihan model rel pemandu berdasarkan beban angin dan salju spesifik proyek, kondisi atap, dan iklim setempat; sampel fisik dapat dikirim untuk verifikasi material, penampang, dan permukaan akhir; kami menyediakan dokumentasi penawaran proyek, termasuk spesifikasi produk dan laporan pengujian; untuk klien luar negeri, kami menawarkan rekomendasi yang disesuaikan dengan standar lokal.
Untuk pesanan khusus, kami membuat gambar pemrosesan untuk persetujuan klien sebelum produksi dimulai; selama produksi, kami menyediakan foto atau video pemeriksaan bahan mentah, pemrosesan profil, dan pemeriksaan spot produk jadi sehingga klien dapat melacak kemajuannya; pengiriman mencakup daftar pengepakan lengkap dan sertifikasi material; kami menawarkan berbagai pilihan pengemasan, termasuk stretch wrap tahan hujan untuk mencegah kerusakan selama transit; untuk pesanan dalam negeri, kami mengatur pengiriman truk langsung ke lokasi proyek; untuk pesanan ekspor, kami membantu dengan dokumentasi bea cukai lengkap dan mendukung berbagai persyaratan perdagangan (misalnya, FOB).
Jika terjadi kerusakan (seperti penyok atau perubahan bentuk) selama transit, kami segera menilai situasinya setelah menerima foto verifikasi dan mengatur penggantian suku cadang atau solusi yang disepakati bersama; kami menyediakan panduan pemasangan yang komprehensif, termasuk diagram dan tip pemasangan utama; tim teknis kami menawarkan dukungan jarak jauh untuk menyelesaikan masalah apa pun yang dihadapi selama instalasi.

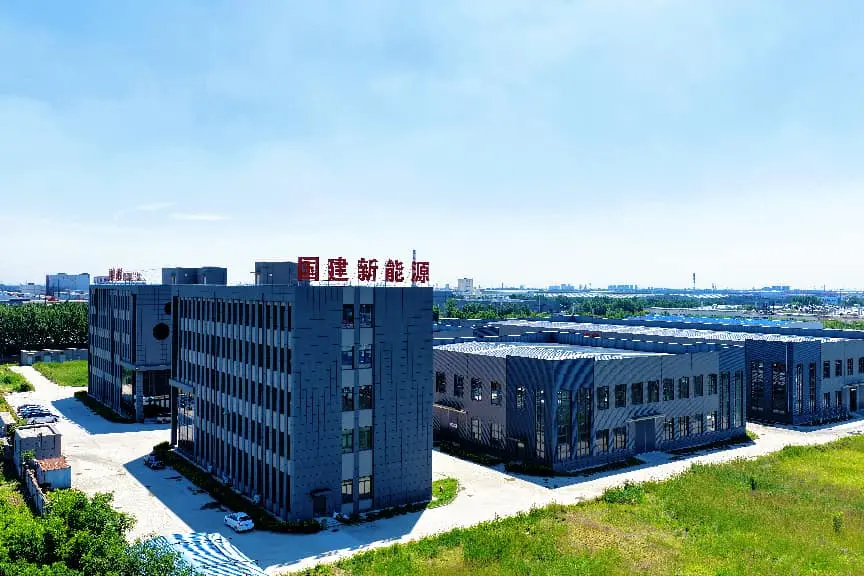

Pabrik kami terletak di Pangkalan Industri Daqiuzhuang di Jinghai, Tianjin, dekat dengan Pelabuhan Tianjin; hal ini memungkinkan pengiriman truk langsung ke lokasi proyek domestik dan kemudahan bea cukai serta pengiriman untuk pesanan ekspor. Kami memelihara kemitraan jangka panjang yang stabil dengan pabrik ekstrusi aluminium, memastikan pasokan bahan mentah yang andal dan menjamin kualitas bahan tidak pernah tergantikan. Kami menerapkan kontrol kualitas yang komprehensif di seluruh proses, melakukan berbagai inspeksi mulai dari penerimaan bahan mentah hingga pengiriman barang jadi. Kami secara bersamaan memproduksi rel baja (rel H, rel profil khusus, dan rel tanpa ribet), yang memungkinkan pelanggan mendapatkan aksesori pemasangan baja dan rel paduan aluminium di toko serba ada; hal ini mengurangi biaya komunikasi yang terkait dengan pengelolaan beberapa pemasok, dan kami menangani pesanan dari semua ukuran.
J: Aksesori dapat dipertukarkan jika slot penampangnya cocok; Namun, kontak langsung antara baja dan aluminium menyebabkan korosi elektrokimia, sehingga gasket isolasi harus dipasang saat mencampur bahan.
A: Profil ditutupi dengan film pelindung. Seluruh batch dibungkus dengan stretch film tahan hujan dan diamankan dengan pelindung tepi kertas keras; profil panjang juga diperkuat dengan rangka kayu untuk meminimalkan resiko goresan selama transit.
J: Tidak, itu bervariasi. Rel baja seng-aluminium-magnesium dan hot-dip galvanis dilengkapi dengan garansi anti korosi selama 25 tahun, sedangkan rel paduan aluminium anodisasi memiliki garansi anti korosi selama 20 tahun; harap konfirmasi ketentuan garansi spesifik sebelum melakukan pemesanan.
A: Rel pemandu dapat disesuaikan dengan penampang tertentu, sesuai dengan jumlah pesanan minimum (MOQ) untuk pembuatan cetakan ekstrusi; namun, modifikasi sederhana seperti penyesuaian panjang atau pelubangan tidak memerlukan cetakan baru dan memiliki persyaratan MOQ yang lebih rendah.
J: Profil slot standar yang dipasangkan dengan klem yang kompatibel tidak akan tergelincir; Anda perlu menyediakan ketebalan komponen agar kami dapat mencocokkan penjepit yang benar. Mencampur aksesori dari merek berbeda tidak disarankan.
J: Simpan di tempat yang kering, berventilasi baik, dan hindari terkena hujan atau genangan air. Profil harus ditinggikan dari permukaan tanah—jangan menumpuknya langsung di atas tanah atau lumpur—dan lapisan pelindung tidak boleh dilepas sebelum waktunya.
