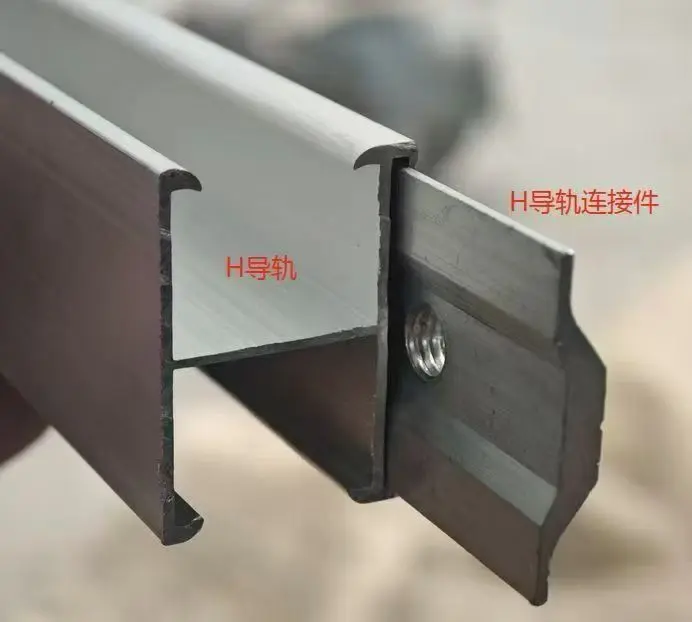

A rel panduanlebih dari sekadar trek metal sederhana. Ini adalah komponen presisi yang bertanggung jawab untuk menjaga gerakan terkontrol, keselarasan, stabilitas, dan keselamatan dalam sistem yang mengutamakan kelancaran dan gerakan berulang. Dari instalasi elevator hingga peralatan industri, rel pemandu yang tepat harus menggabungkan akurasi dimensi, kekuatan struktural, kualitas permukaan, pemasangan yang andal, dan daya tahan jangka panjang. Panduan ini menjelaskan cara kerja rel pemandu, apa yang menentukan kinerjanya, cara memilih spesifikasi yang tepat, dan apa yang harus diperiksa pembeli sebelum melakukan pemesanan.
1. Dasar-Dasar Rel Panduan
Rel pemandu adalah komponen linier kaku yang dirancang untuk mengontrol jalur bagian yang bergerak. Alih-alih membiarkan komponen bergerak bebas ke beberapa arah, rel menetapkan jalur perjalanan yang ditentukan dan membantu menjaga kesejajaran yang konsisten selama pengoperasian.
Dalam sistem elevator, rel pemandu dipasang secara vertikal di dalam poros untuk memandu gerbong elevator dan penyeimbang. Standar pengangkatan modern menempatkan persyaratan khusus pada material rel pemandu, dimensi, geometri, permukaan akhir, sambungan, defleksi, dan kinerja struktural. ISO 8100-33:2022, misalnya, menetapkan tingkatan dan kualitas, toleransi dimensi dan geometri, penyelesaian permukaan, dan persyaratan peruntukan untuk rel pemandu tipe T standar yang digunakan untuk gerbong angkat dan beban penyeimbang.
Untuk mesin industri, istilah ini dapat menggambarkan komponen panduan linier yang lebih luas. Penampang melintang, material, kekerasan, metode pemasangan, dan perawatan permukaan yang tepat bergantung pada mesin dan lingkungan pengoperasian.
2. Cara Kerja Rel Pemandu
Kinerja rel pemandu berasal dari interaksi antara rel, rakitan penggerak, braket pemasangan, sepatu pemandu atau roller, sambungan, dan struktur sekitarnya. Setiap elemen harus bekerja sama. Rel berkualitas tinggi tidak dapat mengimbangi pemasangan yang buruk, penyelarasan yang salah, atau perangkat keras pendukung yang tidak sesuai.
Mempertahankan Jalur Perjalanan Terkendali
Rel menyediakan permukaan referensi tetap. Sepatu pemandu, roller, roda, atau elemen pemandu lainnya mengikuti permukaan tersebut, mengurangi gerakan yang tidak diinginkan dan menjaga peralatan tetap sejajar.
Menangani Gaya Lateral
Beban yang bergerak dapat menimbulkan gaya samping pada saat akselerasi, perlambatan, pemuatan, pembongkaran, getaran, atau penghentian darurat. Sistem rel pemandu yang cukup kaku membantu menahan gaya-gaya ini sekaligus membatasi defleksi yang berlebihan.
Mendukung Kelancaran Operasional
Kelurusan rel dan kondisi permukaan secara langsung mempengaruhi perilaku komponen yang bergerak. Geometri yang buruk, permukaan yang rusak, kontaminasi, atau bagian rel yang tidak disambung dengan benar dapat meningkatkan kebisingan, getaran, keausan, dan persyaratan pemeliharaan.
Untuk aplikasi elevator, EN 81-20 secara khusus mewajibkan rel pemandu, sambungannya, dan perlengkapannya untuk menahan beban dan gaya yang terkait dengan pengoperasian yang aman, sementara defleksi harus tetap dikontrol secara memadai untuk menghindari gangguan pada pintu, perangkat keselamatan, atau komponen bergerak.
3. Aplikasi Rel Panduan Utama
Rel pemandu digunakan di mana pun gerakan linier atau vertikal yang terkontrol diperlukan. Meskipun rel pemandu elevator adalah salah satu contoh yang paling dikenal, prinsip teknik yang mendasarinya berlaku di banyak industri.
| Aplikasi | Fungsi Utama | Pertimbangan Penting |
|---|---|---|
| Lift Penumpang | Pandu mobil dan penyeimbang | Keselarasan, kenyamanan berkendara, kekuatan, defleksi, kualitas permukaan |
| Lift Barang | Kontrol gerakan di bawah beban yang lebih berat | Kapasitas beban, kekakuan struktural, daya tahan |
| Peralatan Industri | Berikan panduan linier yang berulang | Arah beban, kecepatan, keausan, akurasi pemasangan |
| Sistem Penanganan Material | Panduan platform dan komponen yang bergerak | Pengoperasian berkelanjutan, kontaminasi, akses pemeliharaan |
| Mesin Otomasi | Pertahankan posisi komponen yang tepat | Toleransi dimensi, permukaan akhir, kemampuan pengulangan |
| Sistem Pengangkatan Khusus | Kontrol gerakan vertikal atau miring | Kondisi beban, persyaratan keselamatan, paparan lingkungan |
Dalam instalasi elevator, rel pemandu tidak hanya sekedar memposisikan komponen. Mereka juga dapat berinteraksi dengan sistem keselamatan selama kondisi pengoperasian tidak normal. Peraturan elevator California, misalnya, mengharuskan gerbong elevator dan beban penyeimbang dilengkapi dengan rel pemandu dan menentukan persyaratan mengenai material rel, bagian, penyangga, pengikat, dan kinerja struktural.
4. Bahan dan Manufaktur
Baja banyak digunakan untuk aplikasi rel pemandu yang berat karena menawarkan kombinasi kekuatan, kekakuan, kemampuan mesin, ketahanan aus, dan stabilitas dimensi yang berguna. Namun, menyebutkan “baja” saja tidak cukup. Tingkat material dan proses pembuatannya harus sesuai dengan aplikasi sebenarnya.
Rel Pemandu yang Ditarik Dingin
Gambar dingin dapat memberikan dimensi yang terkontrol dan profil yang konsisten. Hal ini membuatnya cocok untuk aplikasi yang mengutamakan presisi dimensi dan karakteristik permukaan.
Rel Panduan Mesin
Pemesinan dapat digunakan ketika kontrol geometrik yang lebih ketat atau kondisi permukaan tertentu diperlukan. ISO 8100-33 mengidentifikasi rute produksi yang ditarik dingin dan dikerjakan dengan mesin untuk rel pemandu elevator tipe T standar.
Perawatan Permukaan
Tergantung pada lingkungan, perlindungan terhadap korosi mungkin diperlukan. Penyimpanan, transportasi, pemasangan, dan kondisi pengoperasian jangka panjang harus dipertimbangkan ketika menentukan apakah perlindungan permukaan tambahan diperlukan.
5. Faktor Kinerja Utama
Beberapa karakteristik teknis menentukan apakah rel pemandu akan bekerja dengan andal selama masa pakainya.
Salah satu faktor yang paling diabaikan adalah efek gabungan dari defleksi rel, defleksi braket, jarak bebas sepatu pemandu, dan kelurusan rel. Persyaratan keselamatan elevator secara eksplisit mengakui bahwa faktor-faktor ini perlu dipertimbangkan secara bersama-sama dan bukan secara terpisah.
6. Panduan Pemilihan Rel Panduan
Memilih rel panduan yang benar dimulai dengan aplikasi, bukan katalog produk. Rel yang berfungsi dengan baik pada satu sistem mungkin tidak cocok untuk sistem lain karena beban, kecepatan, jarak rel, kondisi penyangga, lingkungan pengoperasian, dan persyaratan keselamatan bisa sangat berbeda.
Langkah 1: Tentukan Beban
Tentukan total massa bergerak dan identifikasi beban statis, dinamis, tumbukan, pengereman, dan lateral. Untuk aplikasi elevator, bobot mobil, beban tetapan, konfigurasi penyeimbang, kecepatan, perlengkapan keselamatan, dan jarak braket semuanya dapat memengaruhi persyaratan rel.
Langkah 2: Konfirmasikan Profil Rel
Bentuk penampang harus sesuai dengan peralatan dan spesifikasi yang relevan. Rel pemandu tipe T distandarisasi secara luas untuk aplikasi elevator, sementara mesin industri mungkin memerlukan profil khusus.
Langkah 3: Periksa Persyaratan Dimensi
Konfirmasikan tinggi rel, lebar, ketebalan, panjang, pengaturan lubang pemasangan jika ada, konfigurasi sambungan, dan toleransi yang diizinkan.
Langkah 4: Pertimbangkan Lingkungan
- Instalasi dalam atau luar ruangan
- Kelembaban dan paparan air
- Debu, bahan kimia, atau kontaminan industri
- Variasi suhu
- Durasi penyimpanan sebelum instalasi
- Frekuensi perawatan yang diperlukan
Langkah 5: Konfirmasikan Kompatibilitas
Rel pemandu harus dievaluasi sebagai bagian dari sistem yang lengkap. Periksa kompatibilitas dengan braket, klip, pelat ikan, sepatu pemandu, roller, perangkat keselamatan, dan struktur pendukung sebelum menyelesaikan pesanan.
| Pertanyaan Pembeli | Mengapa Itu Penting |
|---|---|
| Berapa beban yang akan diangkut oleh rel tersebut? | Menentukan kapasitas dan kekakuan struktural yang dibutuhkan. |
| Berapa kecepatan operasinya? | Kecepatan yang lebih tinggi dapat membuat keselarasan, getaran, dan kualitas permukaan menjadi lebih penting. |
| Profil rel apa yang diperlukan? | Memastikan kompatibilitas mekanis dengan sistem pemandu. |
| Toleransi apa yang bisa diterima? | Mengontrol akurasi instalasi dan konsistensi operasional. |
| Dimana relnya akan dipasang? | Membantu menentukan perlindungan korosi dan kebutuhan material. |
| Standar mana yang berlaku? | Mencegah pembelian produk yang secara teknis tidak kompatibel. |
7. Instalasi dan Pemeliharaan
Bahkan rel pemandu berkualitas tinggi pun dapat berkinerja buruk jika akurasi pemasangan diabaikan. Keselarasan rel harus diperiksa selama proses pemasangan, bukan hanya setelah semua bagian dipasang.
Prioritas Instalasi
- Periksa rel sebelum pemasangan dari kerusakan, korosi, perubahan bentuk, atau kontaminasi yang terlihat.
- Verifikasi titik referensi pemasangan dan posisi braket.
- Pertahankan keselarasan dan jarak yang ditentukan di seluruh sistem.
- Pastikan sambungan dipasang dan diamankan dengan benar.
- Periksa pengencang dan komponen pendukung sesuai spesifikasi yang berlaku.
- Lakukan pemeriksaan pergerakan dan kesejajaran terakhir sebelum commissioning.
Persyaratan elevator juga menyadari pentingnya fleksibilitas lampiran dan pergerakan bangunan. EN 81-20 mensyaratkan pengaturan pemasangan rel pemandu untuk mengakomodasi efek seperti penurunan bangunan normal atau penyusutan beton sekaligus mencegah rotasi sambungan yang dapat melepaskan rel.
Perawatan Rutin
Perawatan harus fokus pada tanda-tanda keausan, getaran yang tidak biasa, korosi, pengencang yang longgar, permukaan yang rusak, kebisingan yang tidak normal, dan perubahan perilaku pengoperasian. Jika penerapannya melibatkan peralatan yang sangat penting bagi keselamatan, inspeksi harus mengikuti instruksi pabrik pembuat peralatan dan persyaratan setempat yang berlaku.
8. Daftar Periksa Pemeriksaan Mutu
Pembeli yang mencari rel panduan dalam jumlah besar harus menetapkan proses inspeksi yang jelas sebelum produksi dimulai. Hal ini mengurangi risiko penerimaan komponen yang secara teknis sesuai dengan spesifikasi nominal namun menimbulkan masalah selama pemasangan.
- Verifikasi materi:Konfirmasikan mutu baja yang ditentukan dan dokumentasi material yang relevan.
- Inspeksi dimensi:Periksa dimensi profil penting terhadap gambar atau spesifikasi yang disetujui.
- Inspeksi kelurusan:Pastikan geometri rel tetap berada dalam toleransi yang disyaratkan.
- Inspeksi permukaan:Carilah goresan, penyok, retak, korosi, atau cacat lain yang dapat mempengaruhi kinerja.
- Inspeksi bersama:Periksa permukaan sambungan dan komponen sambungan.
- Verifikasi panjang:Konfirmasikan panjang masing-masing rel dan toleransi yang diizinkan.
- Inspeksi kemasan:Pastikan rel terlindung dari deformasi dan kerusakan lingkungan selama pengangkutan.
9. Tantangan Umum Pembeli
Tantangan 1: Spesifikasi Tidak Jelas
Pembeli terkadang meminta “rel pemandu standar” tanpa menjelaskan aplikasi, profil, material, panjang, toleransi, atau standar yang berlaku. Hal ini dapat mengakibatkan klarifikasi teknis berulang kali dan produksi tertunda.
Tantangan 2: Dimensi yang Tidak Konsisten
Dalam proyek besar, perbedaan kecil antar batch pun dapat mempersulit instalasi. Oleh karena itu, pengendalian manufaktur yang konsisten penting ketika melibatkan banyak lot produksi.
Tantangan 3: Kerusakan Transportasi
Bagian baja yang panjang dapat terkena tekukan, benturan, kelembapan, dan abrasi selama pengangkutan. Metode pengemasan dan pemuatan yang sesuai adalah bagian dari kualitas produk, bukan hanya sekedar renungan.
Tantangan 4: Komunikasi yang Buruk Antara Pemasok dan Pemasang
Detail teknis harus dikonfirmasi sebelum produksi, terutama bila rel merupakan bagian dari sistem elevator atau permesinan yang terintegrasi. Gambar, toleransi, persyaratan bahan, kriteria inspeksi, dan ekspektasi pengemasan harus disepakati terlebih dahulu.
Tantangan 5: Memilih Berdasarkan Harga Saja
Harga satuan terendah mungkin tidak mewakili total biaya proyek terendah. Pengerjaan ulang, penundaan pemasangan, penggantian suku cadang, masalah transportasi, dan kualitas yang tidak konsisten dapat dengan cepat melebihi perbedaan harga awal.
10. Mengapa Bekerja dengan Guojian Steel (Tianjin) Co., Ltd.?
Bagi pembeli yang mencari rel pemandu baja, kemampuan pemasok untuk memahami persyaratan teknis sama pentingnya dengan kapasitas produksi. Guojian Steel (Tianjin) Co., Ltd. dapat berfungsi sebagai mitra manufaktur teknis bagi pembeli yang membutuhkan komponen berbasis baja dengan dimensi yang ditentukan, persyaratan produksi yang konsisten, dan dukungan berorientasi aplikasi.
Proses pengadaan profesional harus dimulai dengan penerapan sebenarnya. Daripada memperlakukan setiap pesanan sebagai produk baja generik, pemasok dan pembeli dapat mengklarifikasi profil, dimensi, persyaratan material, kondisi permukaan, panjang, toleransi, pengemasan, dan ekspektasi inspeksi yang diperlukan sebelum produksi.
Bagi pembeli internasional, tujuannya bukan sekadar membeli baja berukuran panjang. Hal ini untuk mendapatkan solusi rel pemandu yang sesuai dengan aplikasi, metode pemasangan, persyaratan kualitas, dan jadwal proyek.
11. Pertanyaan yang Sering Diajukan
Untuk apa rel pemandu digunakan?
Rel pemandu mengontrol pergerakan komponen yang bergerak sepanjang jalur yang ditentukan. Di elevator, ini memandu mobil dan penyeimbang sekaligus membantu menjaga keselarasan dan stabilitas.
Bahan apa yang biasa digunakan untuk rel pemandu elevator?
Baja umumnya digunakan karena memberikan kekuatan dan kekakuan yang dibutuhkan untuk aplikasi yang berat. Persyaratan material spesifik bergantung pada standar yang berlaku dan desain sistem.
Apa yang membuat rel pemandu berkualitas tinggi?
Karakteristik penting mencakup sifat material yang sesuai, keakuratan dimensi, kelurusan, penyelesaian permukaan yang sesuai, geometri yang konsisten, sambungan yang andal, dan inspeksi yang tepat.
Mengapa kelurusan rel pemandu itu penting?
Penyimpangan yang berlebihan dapat mempengaruhi interaksi antara rel dan komponen pemandu, sehingga berpotensi meningkatkan getaran, kebisingan, keausan, dan kesulitan pemasangan.
Bagaimana seharusnya pembeli memilih rel panduan?
Mulai dari aplikasi, beban, kecepatan, profil rel, dimensi, toleransi, pengaturan pemasangan, lingkungan pengoperasian, dan standar yang berlaku. Sistem pemandu yang lengkap harus dipertimbangkan, bukan hanya relnya saja.
Apakah rel pemandu terstandarisasi?
Beberapa aplikasi menggunakan profil dan persyaratan standar. Untuk sistem elevator, ISO 8100-33:2022 menetapkan persyaratan untuk rel pemandu tipe T standar yang digunakan untuk gerbong angkat dan beban penyeimbang. Aplikasi industri lainnya mungkin memerlukan desain khusus aplikasi.
Bisakah rel pemandu disesuaikan?
Tergantung pada proses manufaktur dan aplikasinya, persyaratan seperti dimensi, panjang, kualitas material, kondisi permukaan, pengaturan lubang, pengemasan, dan detail produksi lainnya dapat disesuaikan atau disepakati sesuai dengan spesifikasi proyek.
Mengapa rel pemandu harus diperiksa sebelum pengiriman?
12. Kesimpulan
Rel pemandu yang andal merupakan hasil lebih dari sekadar profil baja yang sesuai. Kinerja sebenarnya bergantung pada hubungan antara kualitas material, geometri, kelurusan, kondisi permukaan, kekuatan struktural, sambungan, keakuratan pemasangan, dan lingkungan pengoperasian.
Untuk elevator dan sistem pergerakan presisi lainnya, faktor-faktor ini menjadi sangat penting karena rel pemandu secara langsung memengaruhi kesejajaran, kualitas pengendaraan, stabilitas peralatan, persyaratan perawatan, dan pengoperasian yang aman. Standar internasional seperti ISO 8100-33 memberikan persyaratan pasti untuk rel pemandu elevator standar, sementara peraturan lokal mungkin menetapkan persyaratan tambahan untuk instalasi tertentu.
Bagi pembeli, pendekatan yang paling efektif adalah mendefinisikan aplikasi dengan jelas, mengonfirmasi spesifikasi teknis sebelum produksi, mengevaluasi sistem panduan lengkap, dan bekerja sama dengan produsen yang mampu menjaga kualitas bahan mentah secara konsisten hingga pemeriksaan akhir.
