A Sistem Pelacak Surya Sumbu Tunggal Miringmemungkinkan modul fotovoltaik berputar pada satu sumbu miring, membantu mempertahankan sudut yang lebih menguntungkan terhadap matahari sepanjang hari. Dibandingkan dengan pemasangan dengan kemiringan tetap, pendekatan ini dapat meningkatkan iradiasi matahari yang diterima oleh modul sambil mempertahankan arsitektur mekanis yang lebih sederhana daripada pelacakan sumbu ganda. Artikel ini menjelaskan cara kerja pelacakan sumbu miring, tantangan proyek apa yang diatasi, bagaimana komponen sistem memengaruhi kinerja, dan apa yang harus dipertimbangkan oleh para insinyur dan pengembang proyek ketika merencanakan solusi pelacakan yang andal. Ini juga mengkaji kondisi instalasi, desain struktural, strategi pengendalian, pemeliharaan, hasil energi, dan nilai proyek jangka panjang.
Modul fotovoltaik surya menghasilkan listrik dengan mengubah sinar matahari menjadi energi listrik. Namun, jumlah radiasi matahari yang berguna yang mencapai modul terus berubah seiring pergerakan matahari melintasi langit. Struktur PV dengan kemiringan tetap mempertahankan satu orientasi yang telah ditentukan, yang berarti sudut relatif terhadap matahari hanya optimal selama periode tertentu.
Hal ini menciptakan tantangan praktis bagi pengembang yang ingin meningkatkan produksi energi tanpa memperkenalkan kompleksitas sistem pelacakan sumbu ganda sepenuhnya. ASistem Pelacak Surya Sumbu Tunggal Miringmengatasi kesenjangan ini dengan membiarkan susunan PV berputar di sekitar satu sumbu miring.
Pelacakan sumbu tunggal sudah banyak digunakan dalam aplikasi fotovoltaik, khususnya pada instalasi tenaga surya yang lebih besar. Penelitian telah menunjukkan bahwa sistem sumbu tunggal dapat memberikan perolehan energi yang berarti dibandingkan dengan sistem kemiringan tetap, meskipun perolehan sebenarnya sangat bergantung pada garis lintang, cuaca, geometri sistem, naungan, dan kondisi pengoperasian. :contentReference[oaicite:0]{index=0}
Konfigurasi sumbu miring menambahkan variabel desain lain: sumbu rotasi cenderung miring, bukan horizontal atau vertikal sepenuhnya. Geometri ini dapat berguna khususnya ketika lokasi proyek, garis lintang, medan, dan lintasan matahari yang diinginkan menjadikan sumbu miring menguntungkan.
Sistem Pelacak Surya Sumbu Tunggal Miring adalah struktur pemasangan fotovoltaik di mana modul surya berputar pada satu sumbu yang dipasang pada sudut relatif terhadap permukaan tanah horizontal.
Berbeda dengan struktur pemasangan PV tetap, modul tidak terkunci secara permanen pada satu orientasi. Mekanisme penggerak bermotor mengubah posisi sudutnya di siang hari sesuai dengan strategi pelacakan. Berbeda dengan pelacak sumbu ganda, sistem ini hanya menggunakan satu derajat kebebasan rotasi.
Literatur teknis umumnya menggambarkan pelacak sumbu tunggal miring sebagai sistem yang sumbu rotasinya terletak antara horizontal dan vertikal. Kemiringan sumbu dapat dipilih berdasarkan lokasi geografis, geometri matahari, persyaratan struktural, dan tujuan proyek. :contentReference[oaicite:1]{index=1}
Konsep dasarnya dapat diringkas sebagai:
Prinsip pengoperasiannya sederhana: pelacak mengubah orientasi susunan PV sehingga modul menerima sinar matahari pada sudut yang lebih menguntungkan pada waktu yang berbeda dalam sehari.
Sistem tipikal dimulai dengan sumbu struktural yang ditopang oleh pondasi dan rakitan bantalan. Modul PV dipasang pada tabung torsi atau balok struktural setara. Mekanisme motor dan transmisi kemudian memutar susunan di sekitar sumbu miring.
Pengontrol dapat menggunakan perhitungan posisi matahari terprogram, informasi waktu, koordinat geografis, sensor, atau kombinasi dari input ini. Strategi pelacakan kemudian menentukan posisi yang tepat untuk larik tersebut.
Penelitian mengenai pelacakan sumbu miring telah menunjukkan bahwa rotasi yang dioptimalkan di sekitar sumbu miring dapat meningkatkan ekstraksi energi dibandingkan dengan pendekatan pelacakan alternatif tertentu, khususnya pada kondisi garis lintang dan cuaca tertentu. :contentReference[oaicite:2]{index=2}
Namun, pelacakan tidak boleh dipandang sebagai peningkatan persentase universal. Manfaat energi sebenarnya bergantung pada lingkungan proyek secara keseluruhan. Pelacak yang dirancang dengan baik harus mempertimbangkan jalur matahari, medan, konfigurasi modul, jarak baris, bayangan, kondisi angin, dan strategi pengoperasian.
Sistem Pelacak Surya Sumbu Tunggal Miring yang andal lebih dari sekadar kerangka berputar. Elemen mekanik, listrik, struktural, dan kontrol harus bekerja sama.
| Komponen | Fungsi Utama | Pertimbangan Utama |
|---|---|---|
| Struktur Pendukung | Mendukung modul PV dan mendistribusikan beban struktural | Kekuatan, kekakuan, ketahanan korosi |
| Sumbu Miring | Mendefinisikan geometri rotasi | Sudut sumbu, keselarasan, kekakuan |
| Penggerak Motor | Memberikan gerakan rotasi | Torsi, keandalan, konsumsi daya |
| Gearbox atau Penggerak Slewing | Mentransfer gaya motorik ke struktur | Kapasitas beban dan daya tahan mekanis |
| Pengendali | Menghitung dan mengelola posisi pelacakan | Akurasi, komunikasi, logika kontrol |
| Umpan Balik Posisi | Mengonfirmasi posisi array sebenarnya | Akurasi dan deteksi kesalahan |
| Dasar | Memindahkan beban struktural ke tanah | Kondisi tanah, beban, metode pemasangan |
| Sistem Keamanan | Melindungi pelacak selama kondisi tidak normal | Perlindungan angin, batasan, kontrol darurat |
Alasan terpenting memasang teknologi pelacakan adalah untuk meningkatkan hubungan antara permukaan modul dan sinar matahari yang masuk. Dengan bergerak di siang hari, susunan tersebut dapat menangkap lebih banyak radiasi matahari langsung dibandingkan struktur stasioner dalam kondisi yang sesuai.
Penelitian eksperimental pada pelacakan sumbu tunggal miring telah melaporkan perolehan energi yang terukur dibandingkan dengan sistem tetap, dan juga menunjukkan bahwa kinerja sangat bervariasi sesuai kondisi cuaca. :contentReference[oaicite:3]{index=3}
Pelacak sumbu ganda dapat mengikuti matahari dalam dua dimensi, tetapi hal ini memerlukan gerakan mekanis tambahan, kontrol, dan komponen. Pelacak sumbu tunggal menyediakan satu derajat pergerakan, sehingga menciptakan arsitektur mekanis yang berpotensi lebih sederhana.
Keseimbangan antara penangkapan energi tambahan dan kompleksitas mekanis membuat pelacakan sumbu tunggal menarik bagi banyak proyek PV yang lebih besar.
Sumbu rotasi miring dapat dikonfigurasikan sesuai dengan geometri proyek. Hal ini dapat bermanfaat untuk lokasi di mana pengaturan pelacakan horizontal konvensional bukanlah solusi yang paling sesuai.
Untuk proyek yang melibatkan medan miring atau rumit, desain struktural menjadi sangat penting. Pelacak harus dirancang berdasarkan kondisi lokasi sebenarnya, bukan sekadar menerapkan konfigurasi standar.
Penelitian telah menunjukkan bahwa pelacakan sumbu tunggal yang dioptimalkan dapat meningkatkan pengumpulan tenaga surya tahunan dibandingkan dengan konfigurasi PV tetap. Salah satu analisis yang dipublikasikan mengenai struktur sumbu miring baru melaporkan insiden radiasi tahunan yang setara dengan 96,40% dari sistem referensi sumbu ganda yang dimodelkan dalam kondisi penelitian. :contentReference[oaicite:4]{index=4}
Hasil ini harus dipahami sebagai hasil penelitian berdasarkan asumsi yang ditentukan dan bukan sebagai jaminan kinerja universal. Simulasi spesifik proyek tetap penting.
Pengembang proyek tenaga surya umumnya menghadapi beberapa persyaratan yang saling bersaing: hasil energi yang lebih tinggi, belanja modal yang wajar, pemeliharaan yang terbatas, medan yang sulit, perubahan cuaca, dan masa pengoperasian yang lama.
| Faktor | PV Kemiringan Tetap | Pelacakan Sumbu Tunggal Miring |
|---|---|---|
| Pergerakan Modul | Tidak ada | Satu sumbu rotasi |
| Kompleksitas Mekanik | Rendah | Sedang |
| Pengumpulan Energi | Ditentukan oleh orientasi tetap | Dapat meningkat pada kondisi matahari yang sesuai |
| Pemeliharaan | Umumnya terbatas | Membutuhkan pemeriksaan komponen yang bergerak |
| Sistem Pengendalian | Minimal | Diperlukan |
| Perlindungan Cuaca | Desain struktur pasif | Dapat menyertakan pemosisian pelindung otomatis |
| Kemampuan Beradaptasi Situs | Tinggi untuk medan konvensional | Dapat direkayasa untuk medan dan geometri khusus |
Oleh karena itu, solusi yang tepat bergantung pada tujuan teknis dan finansial proyek. Pelacakan menambah persyaratan komponen dan pemasangan, sehingga hasil energi tambahan harus dievaluasi terhadap tambahan modal, pemeliharaan, dan persyaratan operasional.
Garis lintang memiliki pengaruh besar terhadap pergerakan nyata matahari. Oleh karena itu, kemiringan sumbu dan algoritma pelacakan harus dirancang sesuai dengan lokasi proyek sebenarnya daripada disalin langsung dari instalasi lain.
Struktur pelacak surya beroperasi di luar ruangan selama bertahun-tahun dan harus tahan terhadap angin, hujan, perubahan suhu, dan beban lingkungan lainnya. Angin sangat penting karena susunan PV dapat bertindak sebagai permukaan aerodinamis yang besar.
Rekayasa struktural harus mengevaluasi berat modul, tekanan angin, kapasitas pondasi, torsi penggerak, defleksi, kekuatan sambungan, dan perilaku dinamis.
Fondasi memindahkan beban pelacak ke dalam tanah. Oleh karena itu, daya dukung tanah, kondisi geologi, air tanah, peralatan instalasi, dan praktik konstruksi setempat harus dipertimbangkan sebelum menyelesaikan desain pondasi.
Akurasi pelacakan mempengaruhi orientasi susunan PV. Kesalahan penentuan posisi yang berlebihan dapat mengurangi manfaat yang diharapkan dari pelacakan, sementara persyaratan akurasi yang agresif dan tidak perlu dapat meningkatkan kompleksitas sistem.
Sistem kontrol praktis harus menyeimbangkan presisi pelacakan, pengoperasian motor, konsumsi energi, keausan komponen, dan kondisi lokasi.
Barisan yang berdekatan dapat menimbulkan bayangan satu sama lain saat matahari rendah. Strategi pelacakan dapat menggabungkan logika penelusuran mundur untuk mengurangi bayangan baris demi baris selama periode tertentu.
Hal ini sangat penting terutama pada pembangkit listrik PV besar di mana ratusan atau ribuan modul dapat beroperasi secara paralel.
Perlindungan angin harus dipertimbangkan sejak awal desain mekanis dan kontrol. Pelacak dapat berpindah ke posisi simpanan yang telah ditentukan sebelumnya ketika kondisi angin melebihi ambang batas yang ditentukan.
Strategi penyimpanan sebenarnya harus ditentukan oleh perhitungan struktural, data angin lokal, geometri pelacak, dan spesifikasi teknis pabrikan.
Sistem Pelacak Surya Sumbu Tunggal Miring dapat dipertimbangkan untuk berbagai proyek fotovoltaik di mana pengumpulan energi tambahan dan kemampuan adaptasi lokasi membenarkan sistem mekanis tambahan.
Kesesuaian setiap aplikasi harus diverifikasi melalui rekayasa spesifik lokasi, analisis sumber daya tenaga surya, penilaian struktural, dan pemodelan keuangan.
Karena sistem pelacakan berisi komponen bergerak, perencanaan pemeliharaan harus dimulai sebelum pemasangan. Inspeksi rutin dapat mengidentifikasi masalah sebelum menjadi kegagalan besar.
Pengoperasian yang andal tidak ditentukan oleh satu komponen saja. Rekayasa struktural, pemilihan material, teknologi penggerak, kualitas pengontrol, akurasi pemasangan, dan prosedur pemeliharaan semuanya berkontribusi pada kinerja sistem akhir.
Sebelum mengadopsi solusi pelacakan sumbu tunggal yang miring, tim proyek harus memeriksa pertanyaan-pertanyaan berikut:
Pertanyaan-pertanyaan ini membantu mengubah pemilihan pelacak dari perbandingan produk menjadi keputusan rekayasa proyek yang lengkap.

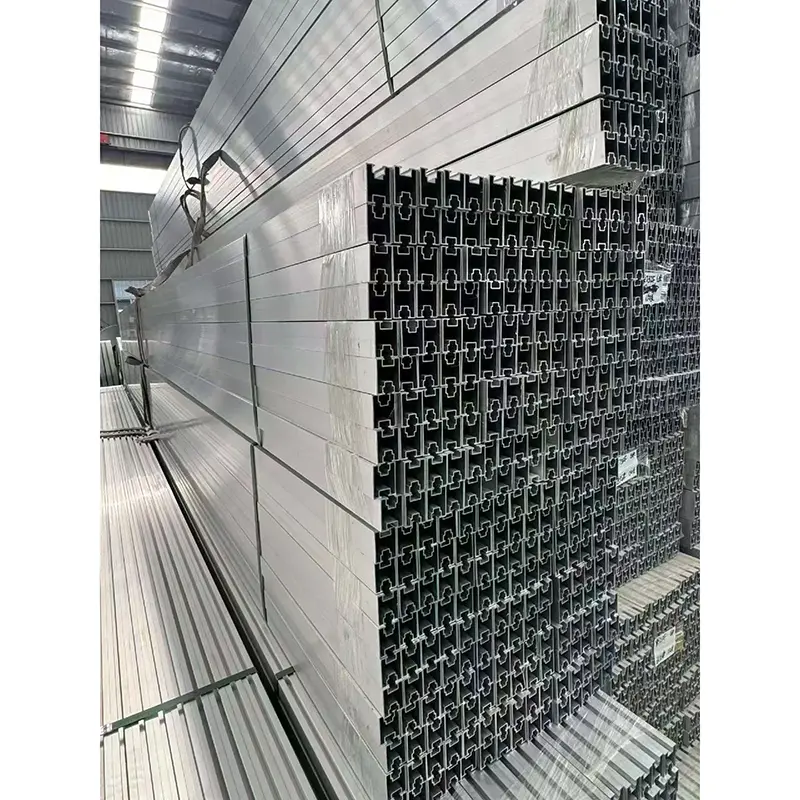

Untuk proyek pelacakan tenaga surya, material struktural merupakan bagian penting dari kinerja sistem jangka panjang. Struktur pendukung harus menggabungkan kekuatan mekanik yang cukup dengan stabilitas dimensi, ketahanan korosi, konsistensi manufaktur, dan kompatibilitas dengan lingkungan pemasangan.
Baja Guojian (Tianjin) Co., Ltd.dapat dianggap sebagai mitra pasokan terkait baja ketika produsen pelacak surya dan integrator proyek mengevaluasi kebutuhan material struktural. Untuk aplikasi pelacak, pemilihan material harus dikoordinasikan dengan desain struktur akhir, kondisi pembebanan, persyaratan perawatan permukaan, metode sambungan, dan lingkungan layanan yang diharapkan.
Untuk proyek PV internasional, konsistensi dalam spesifikasi material dan kualitas produksi sangat penting karena struktur pelacak mungkin berisi banyak komponen yang saling berhubungan. Dokumentasi material dan kontrol kualitas yang tepat dapat mendukung fabrikasi dan pemasangan yang lebih dapat diprediksi.
Pelacak surya sumbu tunggal miring adalah sistem pemasangan fotovoltaik yang memutar modul PV di sekitar satu sumbu yang cenderung relatif terhadap permukaan horizontal. Sistem mengikuti matahari menggunakan satu derajat kebebasan rotasi.
Sistem pemasangan tetap menjaga modul dalam satu orientasi, sementara pelacak miring mengubah sudut modul selama pengoperasian. Gerakan ini dapat meningkatkan pengumpulan energi matahari pada kondisi lokasi dan cuaca yang sesuai.
Ini dapat direkayasa untuk lokasi miring atau kompleks tertentu, namun kesesuaiannya bergantung pada geometri medan, kondisi pondasi, desain pelacak, susunan baris, dan pembebanan struktural. Penilaian teknik spesifik lokasi diperlukan.
Pelacakan dapat meningkatkan pengumpulan energi dibandingkan dengan sistem tetap, namun peningkatan sebenarnya bergantung pada lokasi, radiasi matahari, cuaca, geometri pelacak, bayangan, strategi pengendalian, dan ketersediaan sistem. Studi eksperimental dan simulasi yang dipublikasikan menunjukkan peningkatan dalam kondisi tertentu dan bukan berdasarkan persentase universal. :contentReference[oaicite:5]{index=5}
Sumbu miring mengubah geometri pergerakan susunan dan dapat memberikan lintasan pelacakan yang lebih sesuai untuk lokasi dan konfigurasi proyek tertentu. Kemiringan sumbu harus ditentukan melalui geometri matahari dan analisis teknik.
Komponen utama biasanya meliputi penyangga struktural, sumbu rotasi miring, bantalan, motor penggerak, gearbox atau mekanisme slewing, pengontrol, sistem umpan balik posisi, pondasi, perkabelan, dan mekanisme keselamatan.
Ya. Karena sistem berisi komponen mekanis yang bergerak, disarankan untuk melakukan pemeriksaan berkala terhadap penggerak, bantalan, pengencang, sambungan struktural, peralatan listrik, sistem kontrol, dan fungsi pelindung.
Tidak. Kesesuaian proyek bergantung pada sumber daya surya, garis lintang, medan, kondisi angin, konfigurasi lahan, persyaratan struktural, biaya pemasangan, kemampuan pemeliharaan, dan hasil energi yang diharapkan. Penilaian spesifik proyek harus diselesaikan sebelum memilih sistem.
A Sistem Pelacak Surya Sumbu Tunggal Miringmemberikan pendekatan praktis untuk meningkatkan paparan sinar matahari dinamis dari modul fotovoltaik dengan tetap mempertahankan mekanisme rotasi tunggal. Sumbu miringnya memberikan fleksibilitas tambahan pada geometri sistem dan dapat bermanfaat untuk lokasi dan kondisi medan tertentu.
Namun, nilai dari teknologi ini tidak hanya berasal dari pelacakan pergerakan saja. Proyek yang sukses memerlukan keputusan terkoordinasi yang mencakup geometri matahari, kekuatan struktural, rekayasa pondasi, teknologi penggerak, algoritma kontrol, manajemen naungan, perlindungan angin, kualitas material, akurasi pemasangan, dan pemeliharaan jangka panjang.
Bagi pengembang dan tim teknik, pendekatan yang paling efektif adalah dengan mengevaluasi keseluruhan sistem dibandingkan dengan lokasi sebenarnya dibandingkan mengandalkan angka perolehan energi yang umum. Dengan teknik yang tepat dan material struktur berkualitas tinggi, pelacakan sumbu tunggal dapat menjadi bagian penting dari instalasi fotovoltaik yang andal dan produktif.
Memilih material struktur yang tepat merupakan langkah penting menuju pembangunan sistem pelacakan fotovoltaik yang tahan lama. Jika Anda sedang mengembangkan proyek pelacak surya dan membutuhkan material baja yang andal atau ingin mendiskusikan persyaratan struktural khusus proyek,Hubungi kamipadaBaja Guojian (Tianjin) Co., Ltd.untuk mendiskusikan aplikasi Anda, spesifikasi material, dan kebutuhan pasokan.
