Penjepit Atap

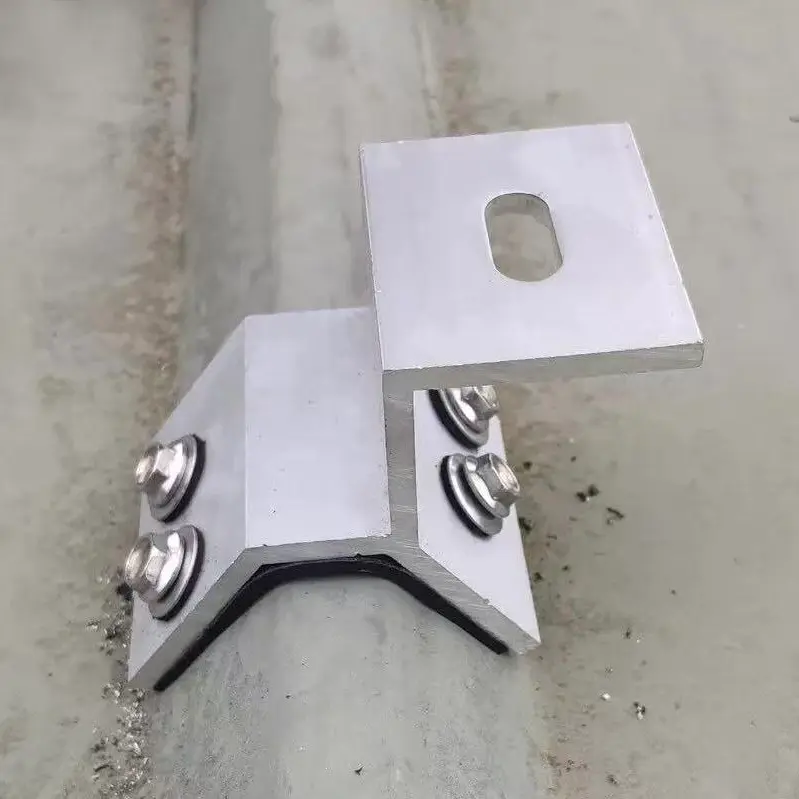

Klem Atap yang dipasok oleh Pabrik Guojian cocok untuk berbagai jenis atap logam, seperti panel tetap tersembunyi (Jiachi), pelat bergelombang, dan sistem jahitan pangkuan. Jika digabungkan dengan rel pemandu alur berbentuk C yang disediakan oleh pabrik kami, rel tersebut dapat memasang modul fotovoltaik dengan aman. Klem dilengkapi dengan gigi anti selip terintegrasi dan bantalan penyangga karet, yang secara efektif dapat mencegah goresan pada permukaan pelat baja berwarna dan menjaga stabilitas bahkan di bawah angin kencang hingga 60 meter per detik, tanpa tergelincir. Dengan lini produksi stamping perangkat keras yang dimiliki secara independen, kami terus menyediakan proyek fotovoltaik terdistribusi untuk fasilitas industri/komersial dan kawasan logistik, sehingga secara signifikan mengurangi biaya pemasangan renovasi atap dan secara efektif mengurangi risiko pemeliharaan yang disebabkan oleh kebocoran air di masa depan.

Proses Manufaktur

1. Pemilihan & Pengujian Bahan Baku

Menggunakan billet aluminium primer GB 6005-T5. Inspeksi yang masuk memverifikasi kekuatan tarik, kekuatan luluh, dan komposisi paduan Al-Mg-Si; aluminium daur ulang atau tidak murni ditolak dengan tegas. Ketahanan korosi semprotan garam dasar diperiksa di tempat, dan material yang tidak memenuhi persyaratan segera dikembalikan.

2. Ekstrusi Terintegrasi Suhu Tinggi

Billet diekstrusi pada suhu konstan 520°C untuk membentuk badan penjepit, cakar pegangan, dan alas baut menjadi satu bagian. Desain yang mulus dan bebas las ini memastikan distribusi beban yang seragam dan menghilangkan risiko kegagalan struktural pada titik las.

3. Penggilingan Gigi-Gigi CNC Presisi

Peralatan CNC yang sepenuhnya otomatis menghasilkan tekstur anti-selip berpola berlian ke permukaan pegangan bagian dalam. Kedalaman dan jarak gigi yang terstandarisasi memaksimalkan gesekan terhadap panel atap, mencegah selip lateral saat angin kencang.

4. Perawatan Anti Korosi Anodized

Klem yang diekstrusi menjalani anodisasi untuk menciptakan lapisan oksida pelindung padat berukuran 12μm yang menyegel terhadap udara, hujan, dan semprotan garam. Lapisan oksida menyatu dengan aluminium, memberikan ketahanan korosi yang tahan lama bahkan pada bagian tepi yang terpotong.

5. Bantalan Penyangga Terintegrasi

Termasuk bantalan karet EPDM (tahan suhu dari -40°C hingga 120°C dan tahan UV). Dibentuk agar pas dengan permukaan kontak penjepit, bantalan ini meredam tekanan pemasangan dan mencegah paduan aluminium menggores cat pada ubin baja berwarna atau panel Al-Mg-Mn.

Pedoman Instalasi & Penggunaan

1. Verifikasi Profil Pra-instalasi

Ukur secara akurat tinggi rusuk ubin baja warna, jarak rusuk, dan lebar jahitan sebelum pemasangan untuk memilih model penjepit yang benar.

2. Torsi Pengetatan Standar

Kencangkan baut hingga torsi standar 20–30 N·m menggunakan kunci momen.

3. Lingkungan Instalasi

Jadwalkan pemasangan pada hari yang kering dan cerah; pastikan permukaan atap bebas dari genangan air, minyak, dan debu.

4. Spesifikasi Tata Letak Berbasis Beban

Tingkatkan kepadatan titik pemasangan penjepit untuk atap dengan kemiringan lebih dari 20° atau di daerah pantai yang terkena beban angin tinggi.

5. Larangan modifikasi komponen yang tidak sah

Dilarang menggiling atau memotong permukaan anodisasi klem paduan aluminium di lokasi; setiap permukaan yang terpotong harus dilapisi kembali dengan sealant anti korosi.

6. Persyaratan pemeriksaan pasca instalasi

Inspeksi diperlukan setiap enam bulan setelah serah terima proyek, dengan fokus pada kekencangan baut dan kondisi bantalan karet.

Area Aplikasi

1. Fasilitas logistik dan pergudangan skala besar

2. Kawasan industri dan pabrik

3. Bangunan kelas atas dengan atap jahitan berdiri Al-Mg-Mn

4. Kawasan industri pesisir dan zona pabrik kimia

5. Proyek PV atap logam di luar negeri

Kekhawatiran Utama Pelanggan

1. Apakah saya perlu menyediakan beberapa jenis Penjepit Atap karena pabrik yang berbeda menggunakan profil lembaran baja dengan warna yang tidak sesuai?

Penjepit pasar umum sering kali memiliki kompatibilitas profil yang buruk, sehingga menyebabkan pegangan menjadi longgar atau permukaan tergores. Kami menawarkan tiga seri utama—klem Jiaochi (470/760/820), klem jahitan berdiri Al-Mg-Mn, dan klem lembaran trapesium—dan dapat membuat cetakan khusus berdasarkan ketinggian dan tinggi gelombang tertentu, sehingga menyediakan solusi pasokan terpadu untuk keseluruhan proyek.

2. Bagaimana kita menangani karat dan selip penjepit di zona pesisir atau wilayah kimia yang banyak terkena semprotan garam?

Klem galvanis standar sering kali berkarat dan pecah dalam waktu tiga tahun, dan pencampuran aluminium dengan besi menyebabkan korosi elektrokimia. Klem kami dilengkapi bodi paduan aluminium 6005-T5 dengan lapisan anodisasi dan pengencang baja tahan karat 304; mereka tidak menunjukkan bintik karat setelah 1.000 jam pengujian semprotan garam netral, memastikan kinerja yang stabil di lingkungan pesisir dan bahan kimia yang sangat korosif.

3. Di daerah rawan angin topan, apakah klem akan lepas atau menyebabkan susunan PV terlepas?

Klemnya dilengkapi cakar cengkeraman yang menebal dengan gerigi anti selip agar pas dengan kerutan; pengujian laboratorium pihak ketiga memastikan ketahanan tekanan angin hingga 1,5 kPa. Dipasangkan dengan mur pengunci otomatis anti-longgar, baut tetap aman meskipun terjadi ekspansi dan kontraksi termal, dan sistem ini telah berhasil diterapkan di berbagai proyek pantai yang rawan topan tanpa ada insiden selip.
