Penjepit Menengah Paduan Aluminium

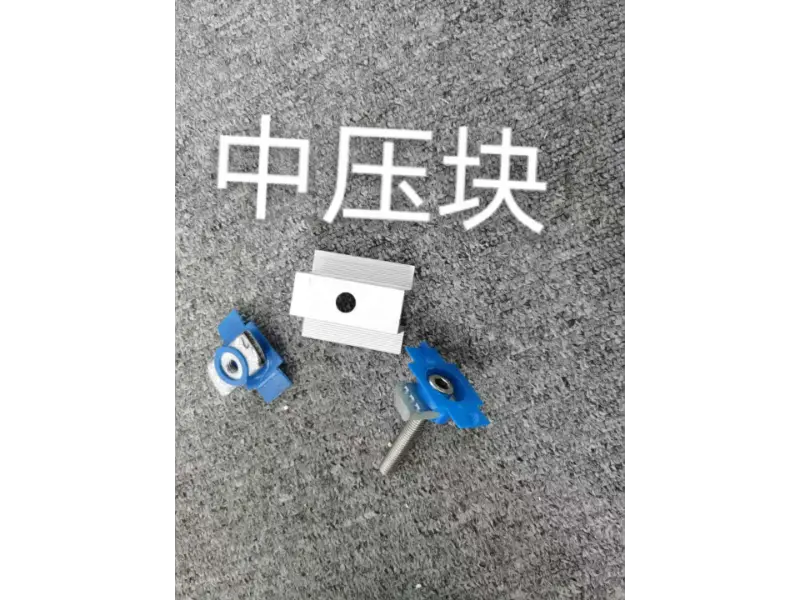

Penjepit perantara paduan aluminium (penjepit tengah fotovoltaik) adalah komponen khusus yang dirancang untuk mengamankan modul fotovoltaik (PV). Diposisikan di antara dua panel PV yang berdekatan, panel ini mengunci modul pada rel pemasangan, membatasi perpindahan horizontal, dan meningkatkan ketahanan angin dan seismik pada keseluruhan rangkaian. Dilengkapi dengan pengencang baja tahan karat 304 dan bantalan karet anti selip EPDM opsional untuk melindungi rangka modul dari kerusakan. Desainnya menggabungkan saluran drainase dan aliran udara untuk meminimalkan akumulasi debu, air, dan salju. Klem ini banyak digunakan dalam instalasi atap komersial dan industri, sistem PV perumahan, dan pembangkit listrik tenaga surya skala utilitas yang dipasang di darat. Dimensi dapat disesuaikan berdasarkan ketebalan modul dan persyaratan beban proyek tertentu.

Fungsi Inti

1. Penjepitan dan Pengamanan Menengah:

Dipasang di antara dua modul PV yang berdekatan, penjepit perantara paduan aluminium mengunci modul dengan kuat ke rel pemasangan. Ini membatasi perpindahan horizontal dan vertikal, memastikan modul tetap selaras dan tunduk pada gaya yang stabil dan seragam; ini berfungsi sebagai komponen penghubung utama untuk mengamankan seluruh array.

2. Ketahanan Angin dan Gempa:

Dengan menyediakan penjepitan multi-titik, perangkat membatasi pergerakan dan osilasi modul selama angin kencang atau peristiwa seismik. Hal ini mencegah modul bergeser dari rel atau bergetar di bawah beban ekstrem, sehingga meningkatkan stabilitas keseluruhan susunan dalam kondisi cuaca buruk.

3. Anti Selip dan Anti Melonggarkan:

Gerigi anti selip internal, dikombinasikan dengan bantalan karet EPDM, meningkatkan gesekan antara penjepit dan rangka modul. Hal ini mencegah modul tergelincir atau kendor, sekaligus meredam tekanan penjepitan untuk melindungi rangka modul agar tidak hancur atau rusak.

4. Pemindahan Beban:

Penjepit memindahkan berat modul secara merata—bersama dengan beban angin dan salju—ke rel pemasangan, kolom penyangga, dan struktur pondasi. Hal ini mendistribusikan tekanan, mencegah kelebihan muatan lokal yang dapat menyebabkan deformasi struktural atau kerusakan pada modul PV.

5. Drainase dan Aliran Udara:

Struktur penjepit perantara paduan aluminium memiliki saluran drainase dan aliran udara terintegrasi. Hal ini memfasilitasi limpasan air hujan dan kondensasi secara efisien, mengurangi akumulasi debu, air, dan salju di titik penjepit, sekaligus meminimalkan risiko bayangan dan penumpukan beban berlebihan pada modul.

6. Kompatibilitas dan Keserbagunaan:

Kompatibel dengan ketebalan modul surya standar (mis., 30mm, 35mm, 40mm) dan dapat disesuaikan untuk dimensi non-standar. Dirancang untuk bekerja dengan berbagai struktur rangka dan modul dari produsen berbeda, satu sistem pasokan dapat memenuhi kebutuhan berbagai proyek.

Spesifikasi Teknis

Barang	Spesifikasi
Kelas Paduan Dasar	Paduan Aluminium 6005-T5 / 6063-T5 (opsional)
Perawatan Permukaan	Anodisasi perak, ketebalan film ≥10μm
Ketebalan Film Anodik	≥10μm, kustomisasi kental tersedia untuk lingkungan pesisir dan semprotan garam tinggi
Ketebalan Modul yang Kompatibel	30mm, 35mm, 40mm (dapat disesuaikan)
Panjang Standar	40/50/60/80mm (dipotong sesuai ukuran berdasarkan permintaan)
Tipe Struktur	Struktur penjepit tengah modular dengan profil gigi anti selip di sisi dalam
Pengencang Pendukung	Baut & mur baja tahan karat 304
Aksesori Opsional	Gasket anti selip karet EPDM
Ketahanan Beban Angin	Hingga 60m/s (diperiksa ulang per proyek)
Beban Salju	1,4kN/m² (dihitung per proyek)
Skenario Aplikasi	Atap komersial & industri, PV perumahan, pembangkit listrik PV pusat yang dipasang di darat
Standar yang Berlaku	GB/T 5237, CE, sertifikasi ISO9001 tersedia

Layanan Pengemasan dan Logistik

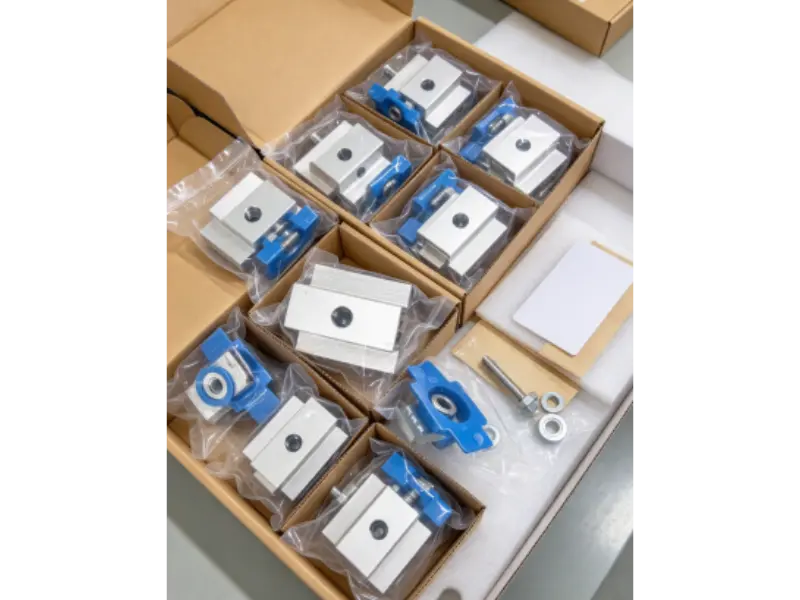

1. Kemasan Individu:

Setiap penjepit perantara paduan aluminium dikemas secara terpisah untuk mencegah gesekan atau benturan, melindungi permukaan anodisasi dan memastikan tidak ada goresan atau kerusakan lapisan yang terjadi selama transit.

2. Pelabelan yang Jelas:

Barang diurutkan berdasarkan model dan spesifikasi, dengan label yang jelas dan daftar pengepakan disertakan untuk memfasilitasi pemeriksaan inventaris di tempat dengan cepat dan penyimpanan terorganisir.

3. Verifikasi Kuantitas:

Setiap pengiriman menjalani penghitungan menyeluruh dan verifikasi model dan batch untuk memastikan bahwa barang sebenarnya—dalam hal kuantitas dan spesifikasi—cocok dengan daftar pengepakan, mencegah kekurangan atau kelalaian.

4. Kemasan Luar yang Diperkuat:

Barang dikemas dalam karton standar kokoh atau peti kayu, dilengkapi dengan bahan bantalan internal dan pelindung sudut yang diperkuat untuk mencegah deformasi akibat benturan selama pengangkutan.

5. Perlindungan Kelembaban:

Bahan pengering disertakan dalam kemasan untuk memastikan lingkungan kering selama transit laut atau darat, mencegah kerusakan akibat kelembapan pada lapisan anodisasi, dan memastikan komponen siap dipasang segera pada saat kedatangan.

6. Dukungan Logistik:

Opsi pengiriman yang fleksibel mencakup pengiriman bertahap. Untuk pesanan internasional, kami menyediakan daftar pengepakan yang komprehensif dan dokumentasi bea cukai untuk memastikan kelancaran izin ekspor; untuk pesanan domestik, kami menawarkan pengiriman truk penuh langsung ke lokasi, selaras dengan jadwal konstruksi.

Proses Instalasi

1. Pengarahan Pra-instalasi:

Kami menyediakan rencana pemasangan dan dokumentasi teknis, menguraikan titik-titik pemasangan utama, persyaratan pengetatan, dan tindakan pencegahan penting, didukung dengan pengarahan teknis pra-konstruksi.

2. Pemosisian dan Tata Letak:

Berdasarkan cetak biru desain, tata letak modul surya dan rel pemasangan ditentukan, dan titik pemasangan klem tengah ditandai untuk memastikan jarak dan kesejajaran yang konsisten.

3. Penempatan Modul:

Modul surya diposisikan pada rel pemasangan; jarak dan perataan antar modul yang berdekatan disesuaikan untuk memastikan bahwa rangka modul terpasang dengan sempurna ke dalam slot klem tengah.

4. Pemasangan dan Pengetatan:

Pasang klem perantara paduan aluminium dan kencangkan baut-T hingga torsi yang ditentukan. Pastikan gaya pengencangan terkontrol dengan baik—hindari gaya berlebihan yang dapat merusak rangka modul, dan pastikan tidak terlalu kendor, yang dapat menyebabkan ketidakstabilan.

5. Pemeriksaan Anti Selip:

Pastikan bantalan karet EPDM dan gerigi anti selip berada pada posisi yang benar. Periksa setiap titik penjepit untuk memastikan modul aman dan tidak tergelincir atau kendor.

6. Pemeriksaan dan Penerimaan Akhir:

Periksa seluruh rangkaian untuk memastikan semua komponen telah dikencangkan dan diratakan dengan benar. Verifikasi kesenjangan antara modul dan keselarasan keseluruhannya. Setelah persyaratan penahan beban telah dikonfirmasi dan instalasi lolos inspeksi, proyek dapat diserahterimakan.

Pertanyaan Umum

Q1: Jarak apa yang harus tersisa antara rangka dua modul yang berdekatan saat menggunakan klem tengah?

J: Untuk proyek standar, celah ekspansi 5–8 mm cukup untuk mengakomodasi ekspansi dan kontraksi termal. Kami juga dapat merekomendasikan spesifikasi yang sesuai berdasarkan gambar proyek Anda saat Anda melakukan pemesanan.

Q2: Berapa torsi pengencangan yang benar untuk klem tengah, dan apakah akan merusak rangka modul?

A: Kencangkan baut-T sesuai spesifikasi torsi standar. Dengan bantalan karet EPDM yang berfungsi sebagai penyangga, pengencangan yang tepat tidak akan merusak rangka modul. Namun, torsi yang berlebihan dapat menghancurkan rangka aluminium, sehingga pengetatan yang berlebihan sebaiknya dihindari.

Q3: Apakah baut yang digunakan dengan klem tengah akan tersangkut saat digunakan di luar ruangan dalam jangka waktu lama, sehingga sulit dilepas nantinya?

A: Kami menyediakan pengencang baja tahan karat 304 sebagai standar, yang menawarkan ketahanan yang baik terhadap perampasan. Untuk proyek luar ruangan jangka panjang, baut dengan lapisan anti-rebut juga dapat dipilih untuk memudahkan pelepasan selama pemeliharaan atau penggantian modul di masa mendatang.

Q4: Bisakah klem tengah digunakan kembali jika gerigi (gigi) sudah aus?

J: Bahan tersebut dapat digunakan kembali jika geriginya tidak terlalu aus dan profilnya tetap tidak berubah bentuk. Jika geriginya sangat aus, kinerja anti selip akan terganggu; oleh karena itu, kami tidak menyarankan penggunaannya untuk proyek fotovoltaik baru.

Q5: Apakah klem tengah dengan spesifikasi ketebalan berbeda dapat dicampur pada proyek atap yang sama?

J: Mencampur spesifikasi yang berbeda tidak disarankan. Penggunaan klem perantara dengan ketebalan yang berbeda-beda dapat menyebabkan pembebanan yang tidak merata pada modul, berpotensi menyebabkan konsentrasi tegangan lokal dan meningkatkan risiko retakan mikro; oleh karena itu, yang terbaik adalah menstandarkan spesifikasinya.

Q6: Pertimbangan khusus apa yang harus diingat ketika memilih klem perantara untuk modul kaca ganda format besar?

J: Mengingat bobot modul kaca ganda format besar yang lebih besar, disarankan untuk memprioritaskan penggunaan klem perantara paduan aluminium yang lebih tebal. Selain itu, verifikasi ketinggian rangka modul, konfirmasikan panjang kontak penjepit yang efektif, dan—jika perlu—tambahkan jumlah titik penjepit.
