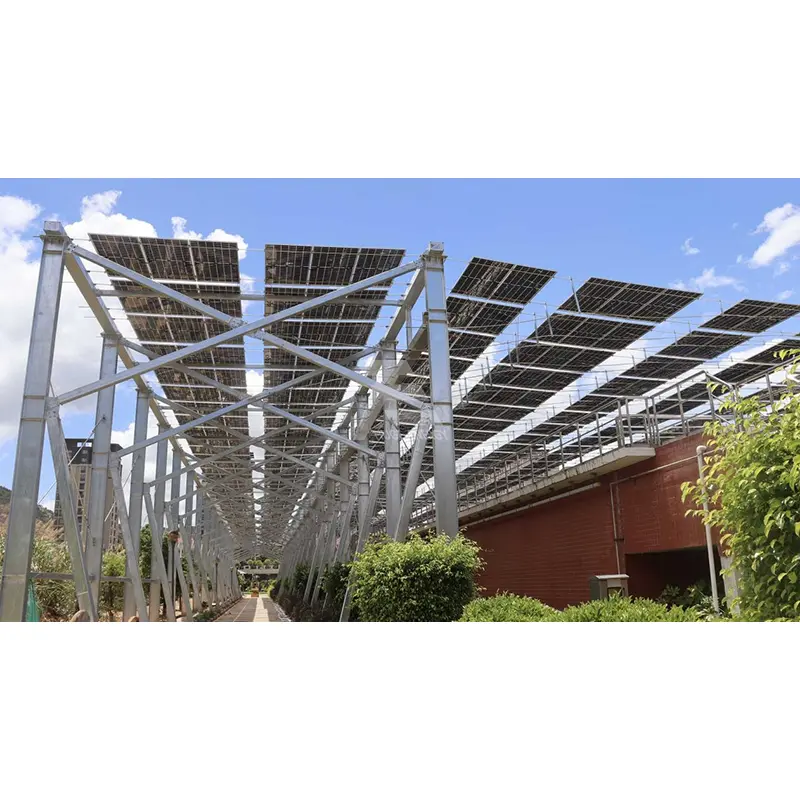

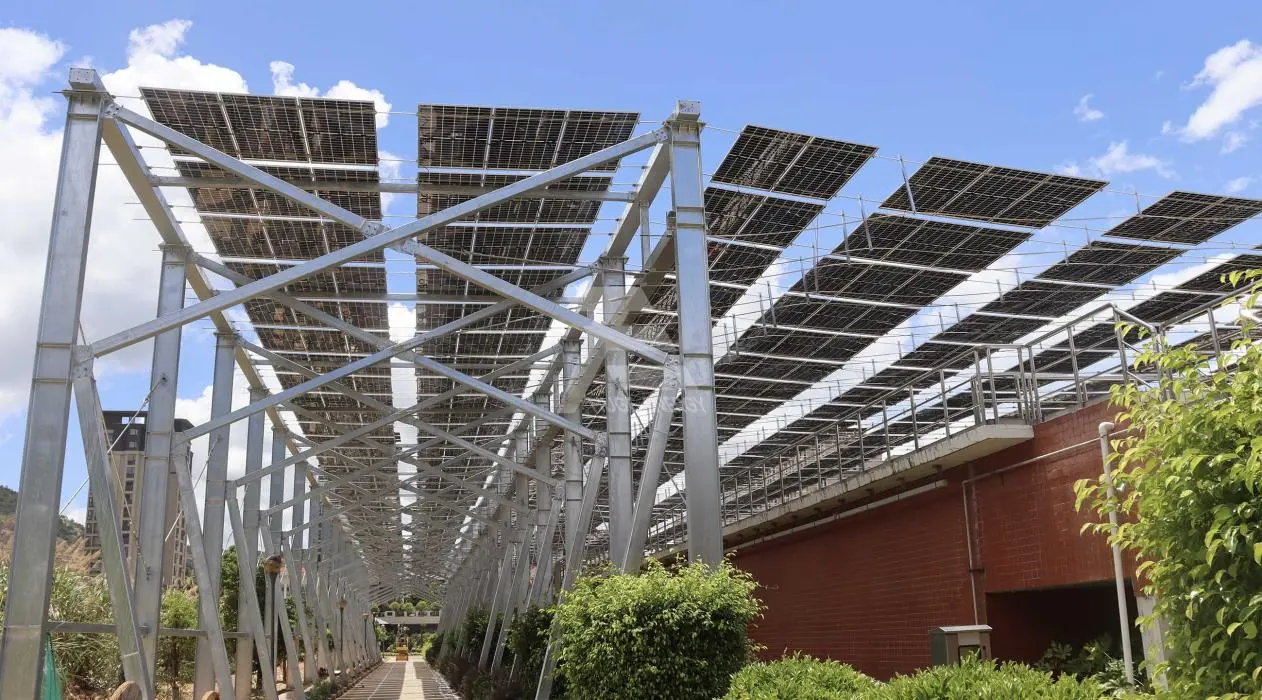

Sistem Pemasangan Tenaga Surya Dua Pos di Tanah

Guojian menawarkan Sistem Pemasangan Tenaga Surya Ground Dual‑Post, yang dipasok dalam jumlah besar langsung dari pabrik. Produk ini hadir dengan kemasan kelas ekspor, dokumentasi teknis lengkap, dan materi sertifikasi, memberikan solusi pemasangan kemiringan tetap yang ekonomis dan efisien untuk proyek fotovoltaik berbasis darat domestik dan internasional.

Spesifikasi Teknis Utama

1. Bahan Utama: baja karbon berkekuatan tinggi Q235B/Q355; pilihan perawatan permukaan termasuk galvanisasi hot-dip atau pelapisan paduan Seng-Aluminium-Magnesium untuk ketahanan terhadap korosi.

2. Standar Ketahanan Korosi: Ketebalan lapisan galvanis hot-dip ≥65μm; Lapisan Seng-Aluminium-Magnesium memiliki sifat anti-korosi yang dapat menyembuhkan sendiri, cocok untuk lingkungan dengan kelembapan tinggi dan semprotan garam pesisir.

3. Modul yang Kompatibel: Kompatibel dengan modul PV seri 182/210 mainstream; mendukung konfigurasi susunan lanskap dan potret.

4. Sudut Kemiringan Pemasangan: Dapat disesuaikan antara 5° dan 60°; sudut optimal ditentukan berdasarkan garis lintang setempat dan proyeksi pembangkit listrik.

5. Standar Desain Beban: Tekanan angin dasar standar sebesar 0,3–0,75 kN/m²; kapasitas beban salju hingga 1,8 kN/m²; solusi penguatan khusus tersedia untuk wilayah berangin kencang dan bersalju lebat.

6. Jarak Bebas dari Tanah: Dapat disesuaikan dari 0,6m hingga 2,8m untuk mengakomodasi jalur dan pengoperasian mekanis di bawah panel.

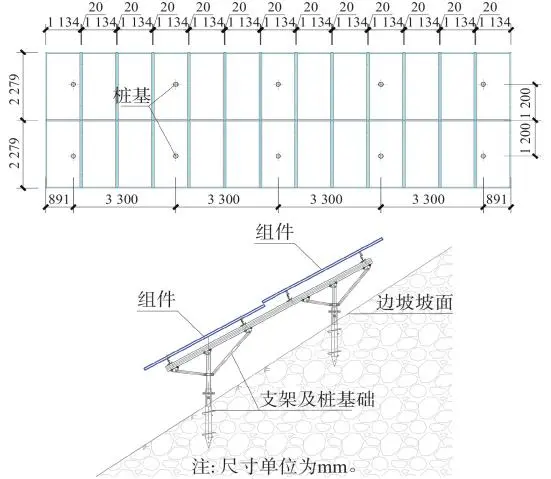

7. Jenis Pondasi: Tiang pancang, pondasi beton independen, atau tiang pancang yang dicor di tempat; cocok untuk berbagai kondisi tanah termasuk tanah berpasir, tanah liat, dan batuan.

8. Pengencang: Baut berkekuatan tinggi galvanis hot-dip dengan ring anti-longgar standar; dirancang agar tetap aman selama penggunaan luar ruangan jangka panjang.

9. Umur Layanan Desain: 25 tahun, sesuai dengan siklus hidup modul PV.

Aplikasi Produk

✅ Pembangkit listrik PV terpusat berskala besar yang terpasang di darat dengan paritas jaringan

✅ Proyek PV yang didistribusikan di tingkat desa dan revitalisasi pedesaan

✅ Pangkalan PV di gurun Gobi, gurun, atau perbukitan yang landai

✅ Proyek Agri-PV (agrivoltaic) (izin diberikan di bawah panel untuk mesin pertanian)

✅ Proyek EPC dan pembangkit listrik tenaga surya yang dipasang di darat berskala besar di luar negeri

✅ Medan datar dengan kondisi tanah dan air yang stabil cocok untuk konstruksi pondasi tiang pancang

Catatan Instalasi

1. Melakukan survei geologi lokasi sebelum konstruksi dan memilih jenis pondasi berdasarkan laporan geologi; dilarang keras melanjutkan konstruksi tanpa survei. 2. Pastikan semua tiang tegak tetap vertikal dan sumbu susunan sejajar; sudut kemiringan pemasangan harus benar-benar mematuhi gambar desain—modifikasi sudut di lokasi dilarang.

3. Gunakan hanya komponen standar pabrikan asli untuk perakitan; pengelasan, pemotongan, pengeboran, atau pembengkokan profil utama di lokasi yang tidak sah—yang dapat membahayakan lapisan anti-korosi atau integritas struktur—sangat dilarang.

4. Setelah menyelesaikan pemasangan sistem pemasangan, buat sambungan pembumian terpadu untuk memastikan kepatuhan terhadap standar proteksi petir untuk pembangkit listrik fotovoltaik.

Pedoman O&M Pasca Instalasi

1. Melakukan inspeksi menyeluruh setiap tahun setelah musim banjir, hujan salju lebat, atau angin topan, dengan fokus pada kekencangan baut, penurunan tegak lurus, dan kerusakan pada lapisan anti korosi.

2. Segera perbaiki kerusakan lokal pada lapisan menggunakan bahan anti korosi khusus untuk mencegah penyebaran karat.

3. Jangan menggantung peralatan atau menumpuk benda berat di atas balok atau tiang penyangga; beban tidak boleh melebihi spesifikasi desain awal.

4. Saat mengganti komponen yang rusak, gunakan hanya komponen asli pabrikan dengan spesifikasi yang sama; penggunaan profil non-standar dilarang.

Solusi Terintegrasi yang Disesuaikan

1. Pelayanan Teknis Pendahuluan

Setelah menerima peta topografi lokasi dan data meteorologi, insinyur struktur profesional melakukan pemodelan dan verifikasi, menghasilkan rencana optimasi tata letak dan sudut kemiringan, dan memberikan perbandingan efisiensi biaya.

2. Desain Struktural yang Disesuaikan

Sesuaikan tinggi tegak, bentang, dan jenis pondasi berdasarkan beban angin dan salju, kondisi geologi, dan perencanaan penggunaan lahan.

3. Produksi dan Pasokan

Manufaktur internal dan prefabrikasi modular; produksi dan pengiriman dijadwalkan secara batch sesuai permintaan; kemasan kontainer standar yang cocok untuk ekspor laut untuk meminimalkan kerusakan transit.

4. Dukungan Pengiriman Proyek

Memberikan sertifikat kesesuaian Sistem Pemasangan Tenaga Surya Ground Dual‑Post, laporan material, gambar, dan laporan perhitungan beban dengan pengiriman; mengatur personel teknis untuk menjawab pertanyaan pemasangan di lokasi. Kualifikasi dan Sertifikasi Resmi

✅ Sertifikasi Sistem Manajemen Mutu ISO 9001; kontrol terstandarisasi di seluruh proses produksi dengan kemampuan penelusuran penuh

✅ Laporan pengujian kinerja mekanis pihak ketiga CMA

✅ Laporan laboratorium terakreditasi CNAS tentang sifat material dan ketahanan korosi/cuaca

✅ Kemampuan untuk menyediakan dokumentasi teknis EN 1090 yang sesuai dengan standar UE untuk proyek-proyek Eropa

✅ Spesifikasi material yang komprehensif dan laporan uji korosi semprotan garam untuk memenuhi persyaratan audit untuk proyek luar negeri di Asia Tenggara, Timur Tengah, dan Amerika Latin
